本实用新型涉及喷砂设备领域，特别涉及一种箱式喷砂机。

现有箱式直压喷砂机将喷嘴设于封闭的箱体内，以减少磨料的散失及 对环境的污染。如中国专利号94236941. 6号便公开了一种“直压箱式喷 砂机气 此种喷砂机的箱形工作室下部设有砂气混合压力罐、控制阀、球 阀、三通接头等部件，使得喷砂机的体积较大，成本较高。再者，喷砂机 工作箱内设有固定式喷嘴，使得喷嘴的喷射角受到限制，难以适应需要不 同喷角的工件要求。

本实用新型的目的在于：提供一种喷射角可任意调整、操作方便、体 积小、工作箱密封性好的箱式喷砂机。

为了达到以上所述目的，本实用新型是通过以下技术方案来实现的：

一种箱式喷砂机，包括设有手孔、观察窗的工作箱，在工作箱设有空 气滤淸器，并内置有喷嘴；工作箱下部设有网板，网板下部设有砂斗，喷 嘴是手提喷枪，喷枪的进气管与压缩空气管相连，吸砂管伸入砂斗中，工 作箱设有用于打开工作箱的门。

在本实用新型中，所述的工作箱门设于箱体上方，门体通过钗链与工 作箱相连，门体中设有观察窗，在门体上设有门钩，门扣设于工作箱上， 在工作箱中与门体相结合处设有凹槽，凹槽内设有密封条。

当然，工作箱门设于箱体一侧或两侧，在工作箱中与门体相结合处设

有凹槽，凹槽内设有密封条。

本实用新型的优点在于：由于箱式喷砂机的喷嘴釆用手提喷枪，喷射 角可任意调整，能适应需要不同喷角的工件要求、且体积小巧。在工作箱 中与门体相结合处设有凹槽，凹槽内设有密封条，由于门体与箱体接触， 两者均可承受较大的压力且不易变形，使得箱体密封性能好，从而减少磨 料散失和对环境的污染。

为了更加清楚的说明本实用新型，下面结合附图和实施例进行详细说 明：

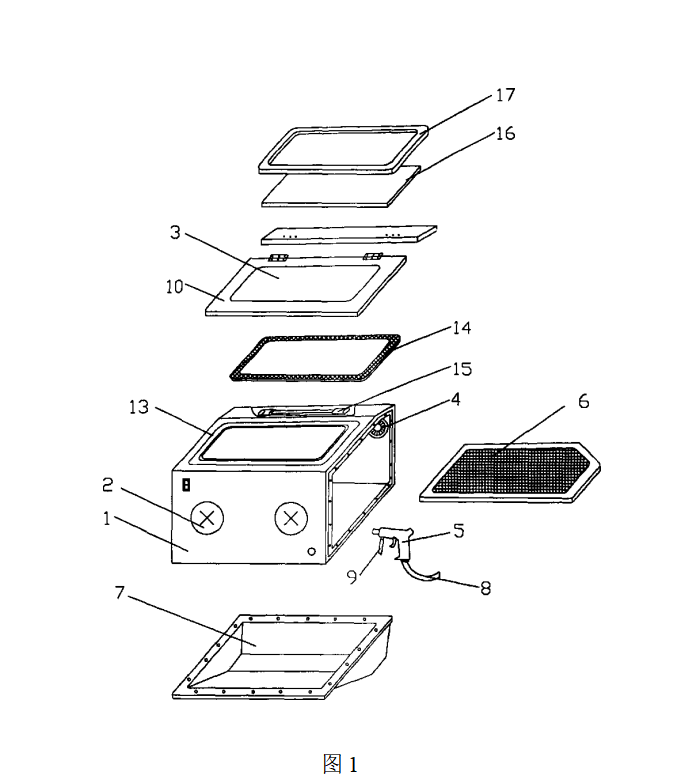

图1是本实用新型实施例1的装配示意图（卸去侧面板、支脚）•

图2是本实用新型实施例1的示意图。

图3是本实用新型实施例2的示意图。

图4是本实用新型实施例3的示意图。

如图1、图2所示，箱式喷砂机包括设有手孔2、观察窗3的工作箱 1,在工作箱设有空气滤清器4和照明灯15。喷嘴是手提喷枪5,喷射角 可任意调整。工作箱下部设有网板6,网板下部设有砂斗7。喷枪的进气 管8与压缩空气管相连，吸砂管9伸入砂斗中，使得喷砂机整体体积小巧。 在本实施例中，工作箱门设于箱体上方，门体1。通过钗链与工作箱相连, 门体中设有带透明面板16的观察窗，压盖17将透明面板固定于门体上。 在门体上设有门钩11,门扣12设于工作箱上，在工作箱中与门体相结合 处设有凹槽13,凹槽内设有密封条14。在密封工作时，由于门体与箱体 接触，两者均可承受较大的压力且不易变形，使得箱体密封性能好，从而 减少磨料散失和对环境的污染。

如图3所示：在本实用新型的实施例2中，观察窗3直接设于工作箱 1的上方，并将工作箱门10设于箱体一侧，在工作箱中与门体相结合处设 有凹槽13,凹槽内设有密封条14。

如图4所示：在本实用新型的实施例2中，观察窗3直接设于工作箱 1的上方，并将工作箱门10设于箱体两侧，在工作箱中与门体相结合处设 有凹槽13,凹槽内设有密封条14。
