本实用新型涉及用于工件表面处理的磨料喷射机床技术领域，特别是 一种专用于轮胎模表面处理的液体喷砂机。

9

由于轮胎模形状的特殊性，一般的喷砂机不适合对其进行表面处理。 目前，国内轮胎模表面处理使用较多的是由北京航空机械厂生产的液体喷 砂机，该产品的结构特点是工作台水平安置，通过一摩擦轮驱动其旋转。 这种结构形式的喷砂机虽能满足大部分型腔比较浅的轮胎模的喷砂要求， 但对于型腔较深的轮胎模，砂子很容易积存在型腔里而无法循环，导致液 体中的砂子逐渐减少，从而降低喷砂效率，影响喷砂质量。

本实用新型的目的是提供一种特别适合于轮胎模表面处理的液体喷砂 机，以提高喷砂效率和喷砂质量。

本实用新型是对现有液体喷砂机的改进，它同样具有机身和安装在机 身上的旋转工作台，机身上装有通过传动装置驱动工作台转动的电机，并 设有向夹持在工作台上的轮胎模表面喷射混有砂子的液体的喷枪。其结构 特点是旋转工作台的台面与水平面成倾斜或垂直状态，即工作台面与垂直 面形成一 W80。的夹角B。

本实用新型的工作台是通过其背面的转轴安装在机身上，所说的传动 装置为一蜗轮蜗杆副。

由于本实用新型的工作台是非水平安装，这样在生产中轮胎模型腔内 就不会存砂，保证了液体中砂子含量的基本稳定，提高了喷砂效率和喷砂 质量，且用砂量少。而且由于轮胎模倾斜放置，工作中便于观察和操作。

下面结合附图和实施例对本实用新型作进一步描述。

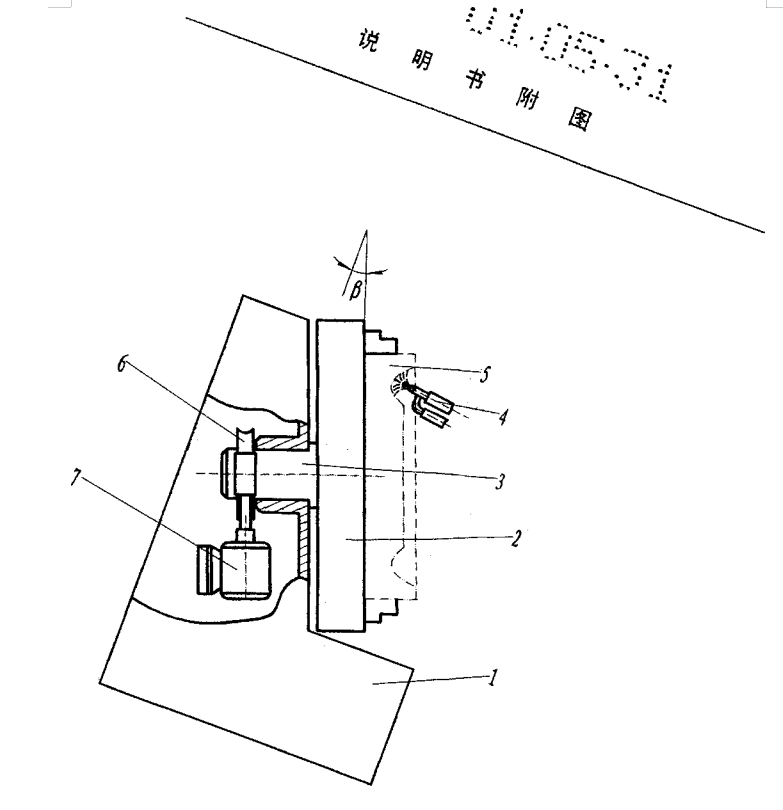

附图为本实用新型的整体结构示意图。

附图给出的实施例具有机身1和通过其背面的转轴3安装在机身1上 的旋转工作台2,,旋转工作台2的台面与水平面成倾斜或垂直状态，即工 作台面与垂直面形成一夹角p ,该夹角的范围为0。W § W80。o轸胎模5夹 持在工作台2上。机身1上装有通过蜗轮蜗杆副6驱动工作台2转动的电 机7,并设有向的轮胎模5表面喷射混有砂子的液体的喷枪4。
