技术领域

本实用新型涉及一种磨馄喷砂机，用于对磨辐的喷砂修磨。

背景技术

磨辐使用一段时间后，辐趋于光滑，研磨效果渐差，磨粉质量下降，因 此需要时常对其进行修磨，《中国实用新型专利公报》公告了一种名称为

“磨辐喷砂机”，专利号为：ZL96215416的实用新型技术解决方案。该方案 是在箱体内设有磨辐转动支架和喷枪移动装置，磨辐转动支架和喷枪移动装 置之间设置有竖向隔板，以图把砂粒和喷枪移动装置隔离，减轻机构磨损。 喷枪移动装置由链轮驱动装置驱动，其前部伸出的两根横杆通过竖向隔板上 的水平长孔用于挂装喷枪，使用该种方式的磨馄喷砂机存在有以下问题：

(1)竖向隔板上开有长孔，因而不能有效地把砂粒隔绝；(2)同时链轮传 动不仅较为笨重，而且易于受到砂粒的磨损，导致机构故障率高，使用寿命 短；(3)该方案的结构较为复杂，制造及安装都较为麻烦；(4)安放磨辗 时，磨辐轴需与转动支架的驱动机构直接传动，装卸不方便。

实用新型内容

本实用新型的目的在于提供一种磨辐喷砂机，以简化设备结构，延长使 用寿命，并便于磨辐装卸。

为实现上述目的，本实用新型的技术方案在于采用了一种磨辐喷砂机， 箱体内安装有磨辐转动支架装置和喷枪装置，箱体下部是集砂斗，喷枪装置 滑动装配在一套与磨辐转动支架纵轴平行的滑轨上，喷枪装置通过一套拉绳 式驱动装置左右平移。

所述的一套拉绳式驱动装置由两端的两个拉绳轮和两个拉绳轮上装配的 拉绳构成。

所述的滑轨由前部的带有向下开口钩槽的弯板式前滑轨和后部的竖向平 板滑轨构成，所述喷枪装置通过滑板装配在滑轨上，该滑板为一异形弯板， 该异形弯板的前沿向上钩搭在前滑轨的钩槽内，该异形弯板的后部通过一个 下扣的卡放于后滑轨的顶沿上，该异形弯板的中部与装配在其下方的拉绳式 驱动装置的拉绳固定装配在一起，喷枪装置固定装配在滑板后端。

所述的前后滑轨及拉绳驱动装置的前方和上方装配有一 “L”形罩板。

所述的磨辑转动支架装置由箱体内左右两头装配的两套托轮及其中一套 托轮上装配的驱动装置构成，驱动装置由驱动轮、驱动带、两托轮带轮构 成，驱动带经由过轮调整把两托轮带轮和驱动轮传动装配在一起。

另一套托轮的轴承架可左右活动装配在箱体上。

两套托轮上安装有护罩。

在所述的滑轨的两端尽头处安装有两个行程开关。

所述的喷枪的喷嘴延伸线与磨辐转动支架上磨辐转轴的轴线垂直交叉。

由于本实用新型使用了拉辐式喷枪装置的驱动方式，结构简单轻便，大 大减轻了机构受到砂粒磨损的可能性和受动磨损的程度，可有效地减少故障 率，延长使用寿命，“L”形罩板对滑轨及拉绳式驱动装置整体护围，基本 上消除了砂粒侵入的机会，更加有利于滑轨及拉绳式驱动装置的稳定工作， 前后滑轨与滑板之间的滑动配合方式，使尘粒无法进入滑动部位，也减少了 滑动部的磨损。另外，磨辐转动支架的托轮直接与其驱动装置传动装配，无 须与磨視轴的结合，使得对磨馄加工修磨时的装卸更加方便。总之，本实用 新型的磨視喷砂机较为简单、实用，使用方便，寿命长，在面粉行业有一定 的推广应用价值。

附图说明

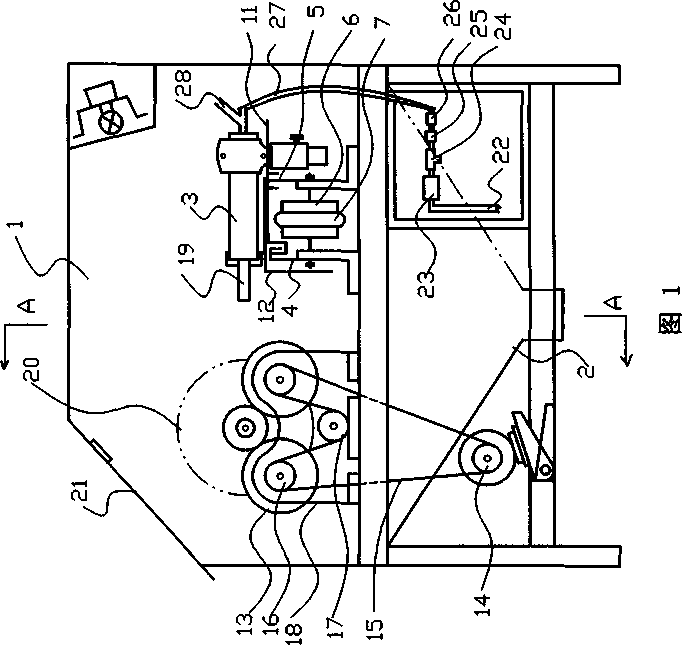

图1为本实用新型的结构示意图；

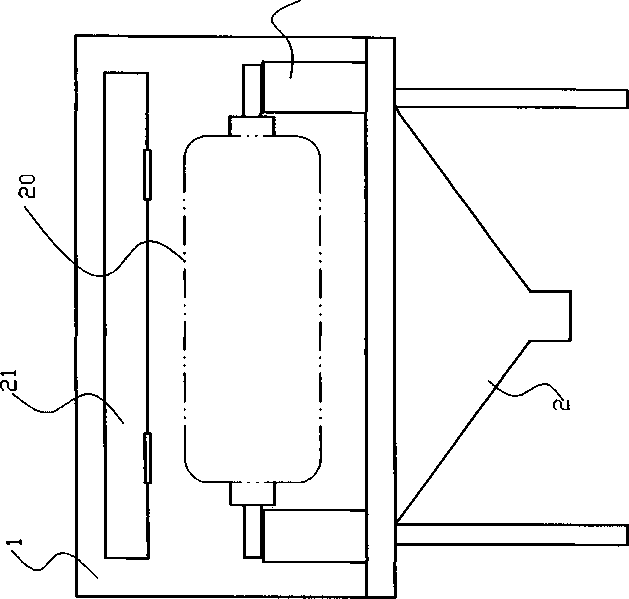

图2为图1的A—A剖视图；

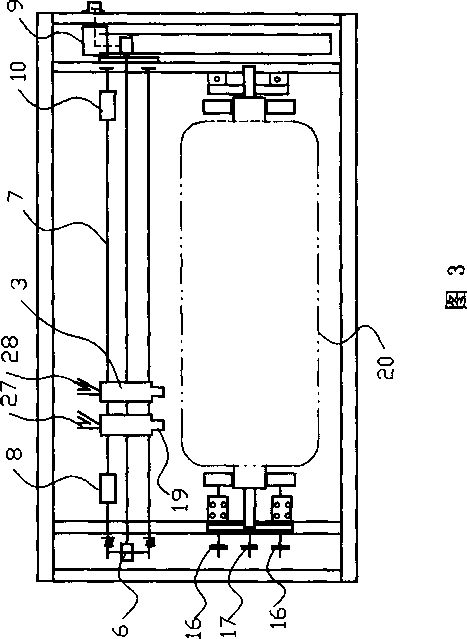

图3为图1中磨辐支架与喷枪的拉绳式驱动装置装配示意图。

具体实施方式

如图1、图2、图3所示，磨辐喷砂机的箱体1内安装有磨辐转动支架装置 和喷枪装置，箱体1下部是集砂斗2,喷枪装置3滑动装配在一套与磨馄转动 支架纵轴平行的滑轨上，滑轨由前部的带有向下开口钩槽的弯板式前滑轨4 和后部的竖向平板后滑轨5构成，滑轨的两端尽头处分别安装有一个行程开 关，喷枪装置3通过一套拉绳式驱动装置左右平移，拉绳式驱动装置由两端 的两个拉绳轮6和两拉绳轮6上装配的拉绳7构成，当喷枪装置3运动到最左端 时，触动左端的行程开关8,使驱动装置9中的电机倒转，喷枪回移；当运动 到最右端时，又触动右端的行程开关10,这样喷枪左右移到，从而很好地达 到对磨辐20铳磨的目的。喷枪装置3通过一滑板11装配在滑轨上，该滑板11 为一异形弯板，该异形弯板的前沿向上钩搭在前滑轨4的钩槽内，该异形弯 板的后部通过一个下扣的卡槽卡放于后滑轨5的顶沿上，该异形弯板的中部 与装配在其下方的拉绳式驱动装置的拉绳7固定装配在一起，喷枪装置3固定 装配在滑板11后端，前滑轨4、后滑轨5及拉绳驱动装置的前方和上方各装配 有一 “L”形罩板12,磨辐转动支架由箱体1内左右两头装配的两套托轮13及 其中一套托轮上装配的驱动装置9构成，驱动装置9由驱动轮14、驱动带15、 两托轮带轮16构成，驱动带15经由过轮17调整把两托轮带轮16和驱动轮14传 动装配在一起，另一套托轮的轴承架可左右活动装配在箱体1上，两套托轮 13上安装有护罩18,喷枪装置3的喷嘴19的延伸线与磨车昆转动支架上磨馄20 的转轴的轴线垂直交叉。

工作时，先打开喷砂机箱体门21,把磨辐20平稳地放置在两套托轮13的 两凹槽内，然后关闭箱体门21,并开启电源，使喷砂机进入开机状态，启动 转换开关，打开气源，气泵将高压气体压入进气管22内，通过进气管22、球 阀23、三通阀24、过滤器25、电磁阀26进入进气导管27,并通过喷枪装置3 的喷嘴19喷出，进砂管28中的砂粒被高速气体抽出，砂粒随高速气流通过喷 嘴19垂直喷射在磨辐20的辐面上，并对磨辐20进行锐磨。
