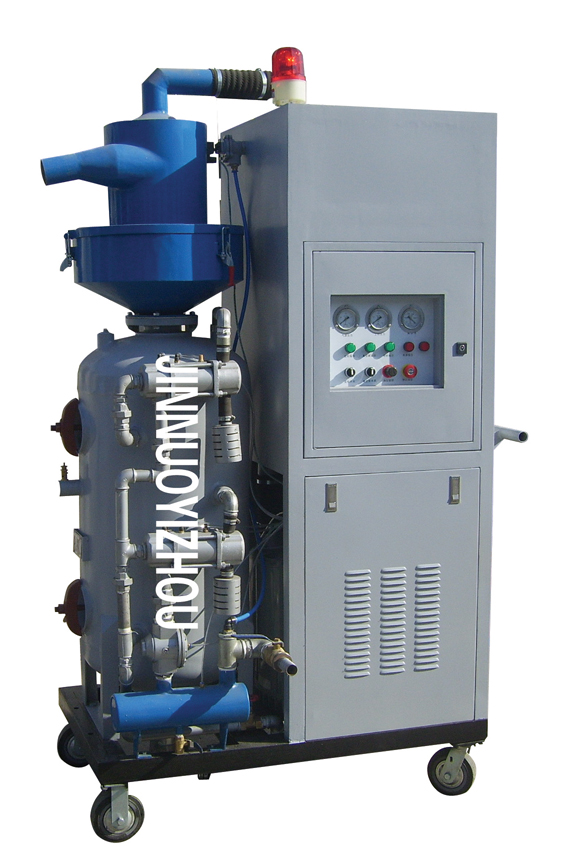

无尘喷砂机外型结构：

1）砂尘分离器：通过夹钳可与砂罐快速装卸。

2）气源压力表：指示喷砂机进气口的空气压力。

3）减压阀：调节工作压力大小

4）组合阀：气量控制阀：它是喷砂机主机的控制核心元件，该系统质量的好坏直接影响到无尘喷砂机是否能可靠地进行正常的喷砂作业。无尘喷砂机采用组合阀的突出特点是：喷砂机的喷砂作业特别稳定可靠，因为在控制喷砂作业中，砂料及粉尘不会进入控制元件内部，对控制元件不会有损坏。控制阀控制整个设备气控制阀控制整个设备气控制阀控制整个设备气控制阀控制整个设备气路供给与截止路供给与截止路供给与截止路供给与截止，供气与排气瞬间切换使喷砂机操作更安全。

5）通过其开闭来控制压力罐冲压或排气

6）电磁阀：通过它的开闭来控制组合阀的动作

7）消音器：排气与消除空气噪音

8）球阀：控制喷砂机气源供给

9）球阀：控制助推气路气源供给

10）过滤筒：粉尘过滤。

11）油水分离器：对气源进行分水过滤。

12）粉尘筒：储存粉尘。

13）车架：喷砂机的支撑部件。

14）球阀：用于分水过滤器防水。

15）砂阀：调节喷砂机的砂流量。置于罐体底部，可任意调节气、砂混合比，使喷射状态最佳。
